Principio de trabajo
La boca de succión succionará el papel que se ha impreso previamente, desde el soporte de papel hasta la cadena de transporte, y luego lo transportará al molde de formación. Durante el transporte, el papel se extenderá con pegamento termofusible. La posición, la longitud y la cantidad de sol térmico se pueden ajustar durante el proceso de producción sin detener la máquina. Después de la formación, el papel extendido con pegamento se soplará automáticamente para ser transportado a la máquina de recolección. El apilamiento y el conteo son automáticos. Y el papel se llevará a cabo de acuerdo con los números de apilamiento preestablecidos sin detener la máquina.
Poder del equipo
Motor eléctrico principal: 1 configurado, 380 V, {{2}}. 2 KW
Dispositivo de calentamiento Thermo sol 1 set, 380 V, 5. 8 KW
El motor de la bomba de vacío 1 está configurado, 380 V, {{2}}. 2 KW
Conjunto de soplador de absorción de papel 1 , 220 V, 180 W
Conjunto de motor de descarga de cono 1 , 220 V, 90 W
Juego de motor de la bomba de aceite lubricante 1 , 220 V, 90 W
Compresor de aire 1 configurado, 380 V, 3-7. 5 KW
Datos técnicos

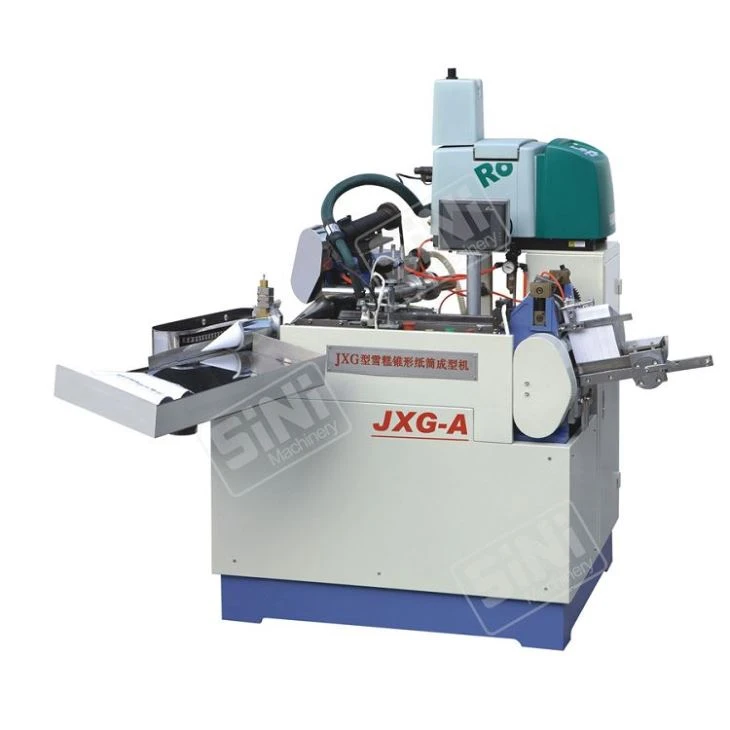

Modelo | JXG-A |
Velocidad de producción | Velocidad máxima 180 piezas por minuto |
El material crudo | Papel ordinario, papel de aluminio compuesto o papel de plantilla seco, grosor de papel 100-150 g / m2 |
Altura mínima | 140 mm |
Altura máxima | 210 mm |
Ángulo | 17°~22° |
Fuente de alimentación | 380 V, 50 HZ |
Poder de trabajo | 5. 5 KW |
Consumo de aire | 1m3/ min, ≥0. 7 MPa |
Espacio requerido | 2 mx 2 m |
Peso | 1000 kg |
Tamaño de embalaje de la máquina principal (L × W × H) | 1300 × 1150 × 1900 mm 1250 × 700 × 1100 mm |
Parte eléctrica
No. | Nombre | Marca |
1 | Interruptor del aire | Siemens |
2 | Protector del motor | Siemens |
3 | Sistema de encolado en caliente | Robatech (suizo) |
4 | SOCIEDAD ANÓNIMA | Siemens |
5 | Pantalla táctil | China |
6 | Mini relé | Schneider |
7 | Contactor AC | Siemens |
8 | Válvula de vacío | SMC |
